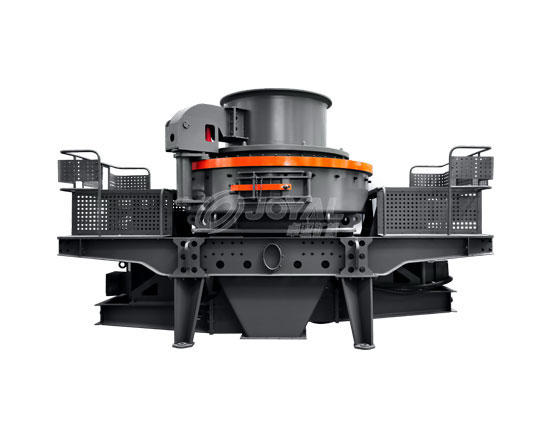

5X系列離心沖擊式破碎機
產品簡介：
5X制砂機是本著以提高能量利用率、降低磨損率、延長維修周期、降低維修耗時、提高破碎效率和控制水平研制的新一代制砂機，具有節能，產量高，能源利用率高，產品粒型優良，維護檢修方便，應用等特點，滿足現代砂石生產的需求。
應用領域： 砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等
適用物料： 河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖等
工作原理
物料可直接進入轉子經離心加速后拋出，與周護板碰撞破碎，也可通過散料盤分流，一部分從四周散落，另一部分進入轉子加速后沖出與周圍散落物料發生碰撞、摩擦，并與周護板發生撞擊、反彈，形成循環打擊。隨著破碎進行，小顆粒物料在周護板附近逐漸形成料層幕，提高破碎效果，并對設備起到保護作用，符合規格的成品從下端出料口排出。
技術參數
| 型號 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | |
| 處理能力(t/h) | 瀑落與中心進料 | 150～280 | 240～380 | 350～540 | 500～640 |
| 全中心進料 | 70～140 | 120～200 | 180～280 | 250～360 | |
| 入料尺寸 | 軟料 | 35 | 40 | 45 | 50 |
| 硬料 | 30 | 35 | 40 | 45 | |
| 轉速(r/min) | 1700～1900 | 1500～1700 | 1300～1510 | 1100～1310 | |
| 雙電機功率(Kw) | 110～150 | 180～220 | 260～320 | 400～440 | |
| 外形尺寸長×寬×高 (mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | |
| 電源 | 380V，50Hz | ||||
| 稀油潤滑站 | 雙油泵電機功率 | 2×0.25Kw | |||
| 安全保護 | 雙油互補供油；無油流自動停機；水冷降溫；冬季電機加熱啟動 | ||||
| 油箱加熱功率 | 2Kw | ||||
| 外形尺寸長×寬×高 (mm) | 820×520×1270 | ||||
